Diagrama Espina de Pescado o Ishikawa

El diagrama de causa – efecto es conocido también como el “diagrama de las espinas de pescado” por la forma que tiene o bien con el nombre de Ishikawa por su creador, fue desarrollado para facilitar el análisis de problemas mediante la representación de la relación entre un efecto y todas sus causas o factores que originan dicho efecto, por este motivo recibe el nombre de “Diagrama de causa – efecto” o diagrama causal.

Este diagrama fue desarrollado por K. Ishikawa y por su forma recuerda a una espina de pescado (de ahí su otro nombre), el objeto de Ishikawa era obtener un gráfico de fácil interpretación que pusiera de manifiesto las relaciones entre un efecto y las causas que lo producen, de manera que quedasen expuestas visualmente todas las causas que contribuyen a un efecto hasta el nivel que se desease, aunque en la mayoría de los casos la intención es llegar hasta las causas raíz.

Así pues el diagrama causal es una forma gráfica, ordenada y sistemática para representar el complejo entramado de causas posibles que hay detrás de un efecto. Se emplea para poner de manifiesto las posibles causas asociadas a un efecto, facilitando de esta forma la tarea de identificar los factores verdaderos.

Sus aplicaciones son muy variadas, tal y como se pone de manifiesto a continuación.

  • Identificar las causas verdaderas, y no solamente sus síntomas, de una determinada situación y agruparlas por categorías.
  • Resumir todas aquellas relaciones entre las causas y efectos de un proceso.
  • Promover la mejora de los procesos.
  • Consolidar aquellas ideas de los miembros del equipo sobre determinadas actividades relacionadas con la calidad.
  • Favorecer también el pensamiento del equipo, lo que conllevará a una mayor aportación de ideas.
  • Obtener una visión más global y estructurada de una determinada situación ya que se ha realizado una identificación de un conjunto de factores básicos.
Cómo aplicar el Diagrama de Espina de Pescado o Diagrama de Ishikawa

Con el objeto de realizar correctamente un Diagrama de Causa – Efecto, a continuación se exponen los pasos a seguir:

  1. Definir claramente el efecto cuyas causas van a identificarse y ponerlo por escrito
  2. Dibujar una flecha horizontal larga y colocar en la punta el efecto definido con anterioridad.
  3. Identificar los factores primarios a través de una tormenta de ideas. Colocarlos alrededor de la flecha horizontal y unirlos a éstos mediante líneas inclinadas.
  4. Escribir los factores secundarios, terciarios, etc., también a través de una tormenta de ideas.
  5. Para ayudar a determinar las posibles causas se pueden responder las siguientes preguntas, ¿Quién? ¿Qué? ¿Dónde? ¿Cuándo? ¿Cómo? ¿Cuánto?
  6. Analizar y seleccionar las causas reales.
  7. Probar la validez de la secuencia causal, es decir, empezando desde la causa raíz seguir el razonamiento hasta el efecto investigado y comprobar que tiene sentido lógico.
Te recomendamos leer  La Función de las 3C

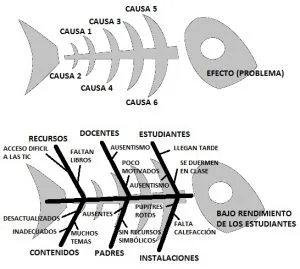

Diagrama Espina de Pescado o Ishikawa

Si al terminar un diagrama se descubre que una rama tiene pocas causas en comparación con las demás, puede querer decir que esta rama requiere un estudio más en profundidad, debido, tal vez a que el equipo no conoce suficientemente bien alguna parte del problema investigado. Se recomienda estudiar detenidamente esta rama, por si en ella se encontrase la causa raíz.

Uno de los fallos más comunes a la hora de usar el diagrama causa-efecto es tomar como reales las causas que aparecen, sin contrastarlas con información del problema objeto de estudio.

El diagrama causa-efecto es una herramienta útil para el análisis de causas, pero no sustituye a la comprobación de las mismas con datos reales. Por último se recomienda no comenzar la construcción de este diagrama hasta no haber analizado datos reales del problema.

(Fuente: http://www.quees.info/diagrama-de-ishikawa.html)
